Рядовая, плоская или навивочная намотка: в чём разница
Гид по технологиям намотки для технологов, руководителей производства и закупщиков
Выбор типа намотки — фундаментальный этап при запуске новой линии или модернизации производства. Ошибка в определении технологии ведёт к браку, простою оборудования и финансовым потерям.
В этой статье разбираем три основных типа намотки, которые реализует ООО «ВТМ»: рядовую, плоскую и навивочную. С примерами применения, техническими особенностями и чек-листом для принятия решения.
Рядовая намотка
Что это?
Рядовая (цилиндрическая) намотка — процесс укладки материала (проволоки, нити, ленты, кабеля) виток к витку на цилиндрическую катушку, барабан или шпулю.
Ключевые особенности:
- Укладка строго параллельными рядами
- Контроль натяжения на всём цикле
- Возможность многослойной намотки
- Высокая точность позиционирования
Где применяется:
| Отрасль | Продукция |
|---|---|
| Электрокабельная | Силовые и контрольные кабели, провода |
| Металлоизделия | Сварочная проволока, пружинная сталь |
| Текстиль | Нити, шнуры, технические ленты |
| Строительство | Армирующая сетка, композитная арматура |
Оборудование ВТМ:
- МН-1.5 — компактное решение для малых и средних диаметров
- МН-1200 — промышленная серия для высоких скоростей и больших партий
Преимущество: Стандартные модели МН готовы к отгрузке за 1–2 месяца, пуско-наладка включена в стоимость.

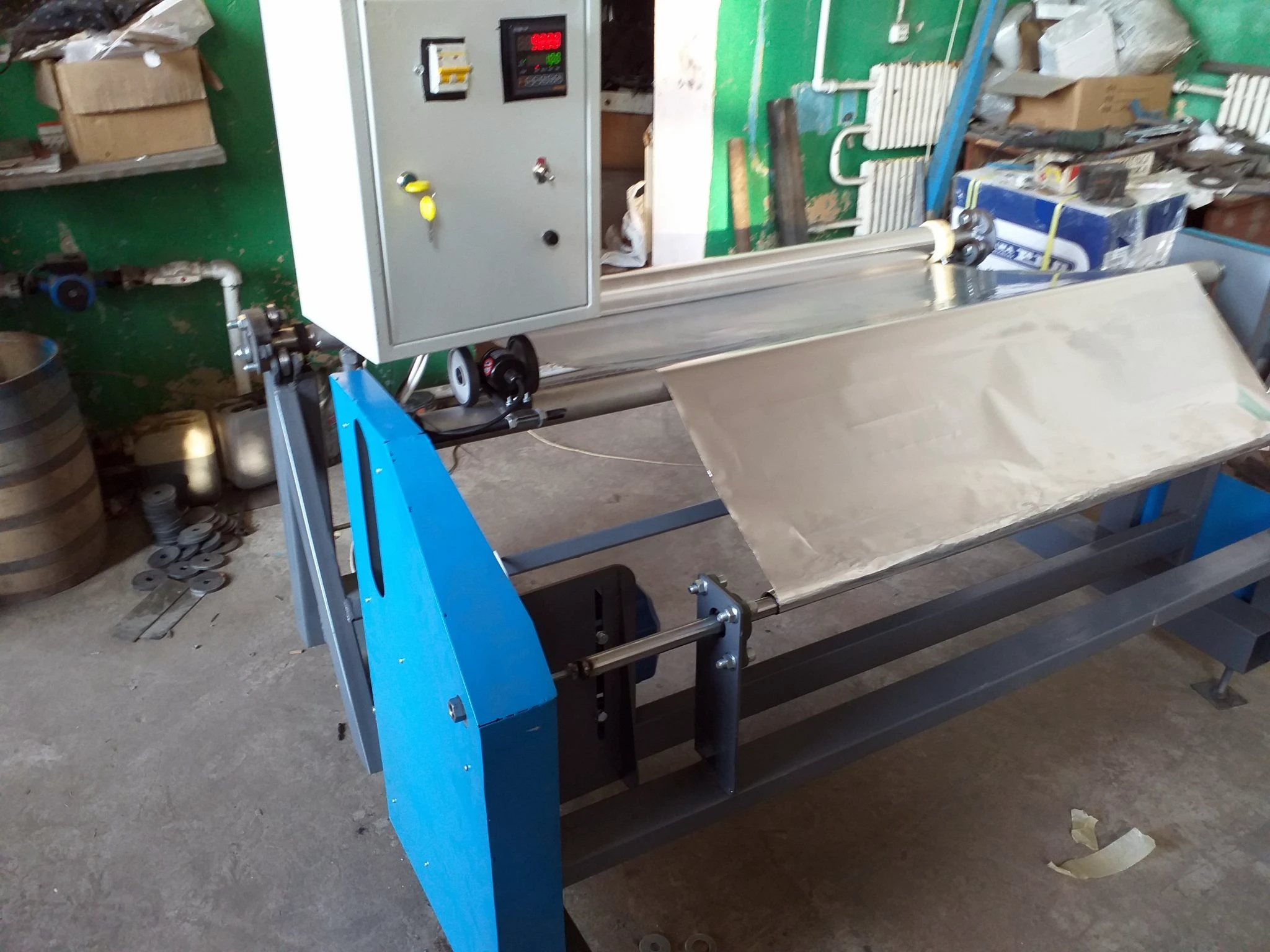

Плоская намотка
Что это?
Плоская намотка — формирование рулона из листового, плёночного или ленточного материала с равномерным распределением по ширине. Часто сочетается с узлом продольной резки.
Ключевые особенности:
- Работа с материалами большой ширины (до 1200 мм и более)
- Система контроля бокового смещения (EPC)
- Плавное регулирование натяжения по всей ширине полотна
- Возможность одновременной резки и намотки
Где применяется:
| Отрасль | Продукция |
|---|---|
| Строительство | Пенопласт листовой, пенополистиролбетон, утеплитель |
| Упаковка | Плёнка ПЭ, ПП, стрейч, скотч |
| Композиты | Стеклохолст, базальтовая лента, препреги |
| Полиграфия | Бумага, картон, этикеточные материалы |
Оборудование ВТМ:
- МПБ — базовая линия для плоской намотки и резки
- МПМ — модульная серия с возможностью перемотки до 1 тонны на узел
Важно: Если вес рулона превышает 1 тонну — это нестандартное решение, срок изготовления от 2 до 6 месяцев с последующей пуско-наладкой на объекте заказчика.
Навивочная намотка
Что это?
Навивочная (спиральная) намотка — послойная укладка материала под углом на цилиндрическую или коническую оправку. Применяется для создания объёмных изделий с заданной геометрией и прочностью.
Ключевые особенности:
- Программируемый угол укладки волокна/ленты
- Синхронизация вращения оправки и подачи материала
- Возможность комбинирования нескольких материалов в одном слое
- Интеграция с системами дозирования смолы (для композитов)
Где применяется:
| Отрасль | Продукция |
|---|---|
| Трубопроводы | Стеклопластиковые трубы, футляры, муфты |
| Ёмкости | Резервуары, септики, химстойкие баки |
| Энергетика | Изоляционные катушки, обмотки трансформаторов |
| Авиа- и судостроение | Каркасы, обтекатели, силовые элементы |
Оборудование ВТМ:
- Спецпроекты под ТЗ — каждое решение проектируется индивидуально с учётом материала, геометрии изделия и требуемой производительности
Подход ВТМ: Инженеры компании сопровождают проект от эскиза до ввода в эксплуатацию, включая обучение персонала и удалённую поддержку 24/7.
Сравнительная таблица
| Критерий | Рядовая | Плоская | Навивочная |
|---|---|---|---|
| Форма изделия | Катушка, барабан | Рулон, бобина | Труба, ёмкость, каркас |
| Тип материала | Проволока, нить, кабель | Плёнка, лист, лента | Лента, ровинг, препрег |
| Скорость | Высокая (до 300 м/мин) | Средняя (до 100 м/мин) | Низкая/средняя (зависит от слоя) |
| Автоматизация | ЧПУ, счётчики, датчики натяжения | EPC, синхронизация с резкой | Программируемый угол, многокомпонентная подача |
| Срок изготовления | 1–2 месяца (стандарт) | 1–2 месяца (до 1 т) | 2–6 месяцев (индивидуально) |
| Пример оборудования | МН-1.5, МН-1200 | МПБ, МПМ | Спецпроект под ТЗ |
Как выбрать: чек-лист из 5 вопросов
Ответьте честно — и вы сузите круг подходящих решений:
- Какой формы готовое изделие?
→ Катушка = рядовая | Рулон = плоская | Труба/ёмкость = навивочная - Какой материал наматываете?
→ Проволока/нить = рядовая | Плёнка/лист = плоская | Композитная лента = навивочная - Какой вес/диаметр рулона нужен?
→ До 1 тонны = стандартные МПМ | Свыше = индивидуальный расчёт - Нужна ли интеграция с резкой, экструзией, сваркой?
→ Да = запрашивайте линию «под ключ» с единым управлением - Какой уровень автоматизации требуется?
→ Ручной контроль = базовая версия | Программирование на русском = ЧПУ-версия ВТМ | Удалённая диагностика = премиум-комплектация
Почему важно не экономить на этапе выбора
- Совместимость с материалом: станок для тонкой плёнки не подойдёт для абразивного стекловолокна — износ узлов ускорится в 3–5 раз.
- Масштабируемость: модульные решения ВТМ позволяют позже добавить узел резки или увеличить скорость без замены всей линии.
- Поддержка: все программы в оборудовании ВТМ вводятся и редактируются на станке на русском языке. При сбое питания позиция и программа сохраняются автоматически.
Из практики ВТМ:
Клиент из Москвы заказал перепрограммирование системы DELTA под новый тип изделия. Первый выезд — диагностика, второй — корректировка, третий — тестовый запуск. Итого: 5 визитов за 2 месяца.
Вывод: чем детальнее ТЗ на старте, тем быстрее и дешевле запуск.
Что предлагает ООО «ВТМ» помимо станка
| Услуга | Что входит | Срок / Условия |
|---|---|---|
| Проектирование | Эскиз, 3D-модель, спецификация | 5–10% от стоимости, этап 1 договора |
| Производство | Изготовление, сборка, тесты | 1–6 месяцев в зависимости от сложности |
| Доставка и ПНР | Транспорт, монтаж, настройка, обучение | Обычно включено в стоимость на территории заказчика |
| Гарантия | 12 месяцев по закону, возможно 18–24 по согласованию | Не распространяется на расходники и действия неквалифицированного персонала |
| Поддержка 24/7 | Удалённая диагностика, консультации, выезд инженера | По договору, выезд — за счёт заказчика при невозможности решить дистанционно |
Нужна помощь с выбором?
Не рискуйте производством — доверьте подбор технологии профессионалам.
ООО «ВТМ» бесплатно:
- Проведёт аудит ваших задач и материалов
- Подготовит технико-коммерческое предложение с 2–3 вариантами
- Организует онлайн-демонстрацию оборудования или выезд инженера на объект
📬 Свяжитесь с нами:
- Телефон: +7 (473) 291-68-19
- Email: 000ao@bk.ru
Инженер ответит в течение 2 часов. Пример договора и спецификации вышлем по запросу.
Полезно по теме:
• Как выбрать намоточный станок: 7 критериев для производства
• Каталог оборудования: рядовая, плоская, навивочная намотка
• Пуско-наладочные работы «под ключ»: что входит в стоимость
Статья подготовлена техническими специалистами ООО «ВТМ». Опыт реализации проектов с 2005 года: Россия, СНГ, Европа
