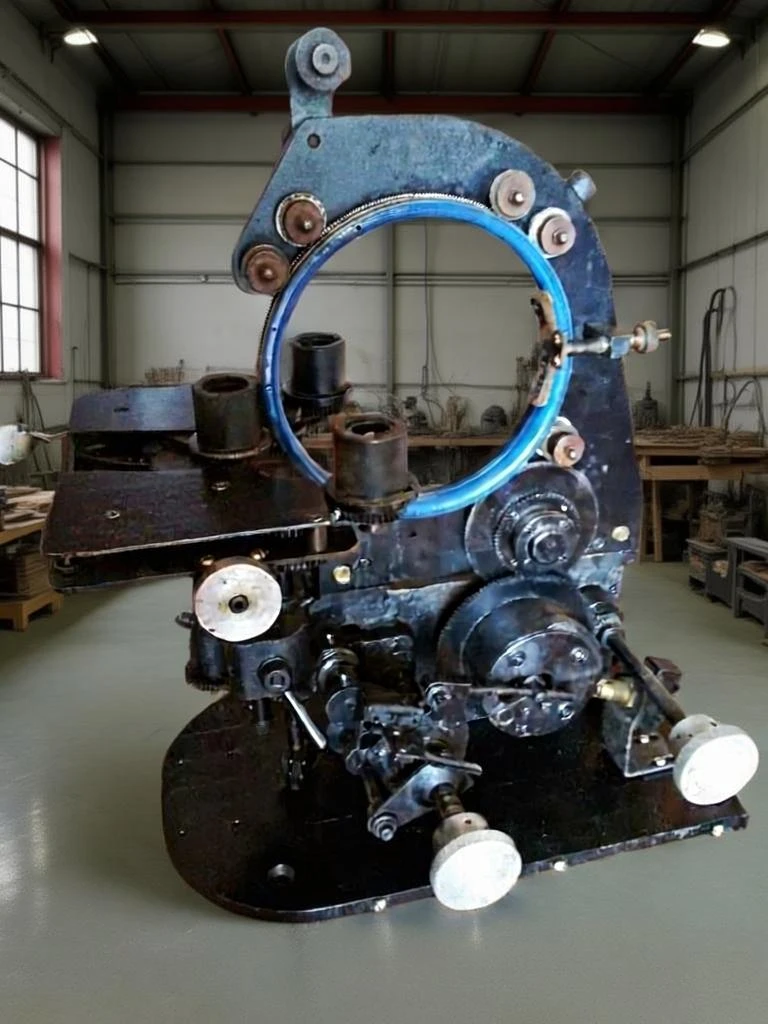

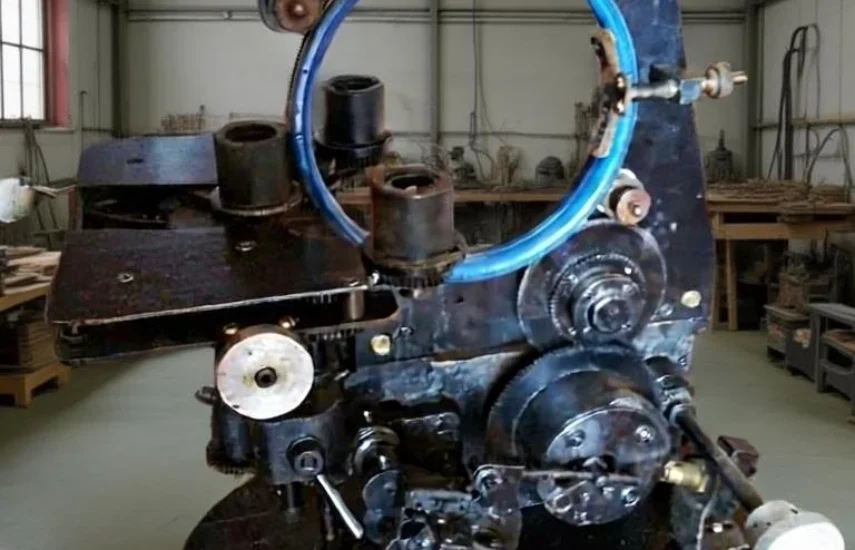

МНТ-2 машина для намотки тороидальных трансформаторов
от 530 000 ₽
- Применение: электротехнические производства, цеха по ремонту электрооборудования, серийный выпуску тороидальных трансформаторов.
- Круглые трансформаторы востребованы для беспилотников, дронов, квадрокопторов и т.д.
Стоимость оборудования для перемотки
| Модель | Ключевые параметры | Цена |
|---|---|---|
|
МНТ-1.5 / МНТ-2 / МНТ-6 Намотка проволокой для тороидальных трансформаторов |
Специализация — медная проволока, тороидальные сердечники Применение — круглые трансформаторы для БПЛА, дронов, квадрокоптеров, электромобилей ⚡🚁 Сложная кинематика — точная укладка на замкнутый контур Модельный ряд — МНТ-1.5 (компактная, в наличии) • МНТ-2 • МНТ-6 (под заказ) Высокий спрос на рынке беспилотных систем и силовой электроники |
от 530 000 ₽ |
Технические характеристики оборудования МНТ-2.0
| Диаметр провода, мм | 0,1 − 2,0 | |||
| Внутренний диаметр изделияпри высоте катушки 6, мм с малой шпулей | Высота катушки | |||
| 6 | 10 | 14 | ||
| 12 | 22 | − | ||
| Диаметр провода, мм | с большой и средней шпулей | с малой шпулей | ||
| 1.0 ¸ 2.0 | 0.1 ¸ 1.0 | |||
| Max. диаметр шпули, мм | 250 | |||
| Частота вращения шпинделя, об/мин | от 0 до 100 | |||
| Задание шага раскладки | По программе | |||
| Задаваемое число витков намотки | 1 до 9999 | |||
| Режимы работы раскладчика | По программе: рядовый, секционный, ортоциклический | |||
| Масса станка, кг | 80 | |||
| Потребляемая мощность, кВт | 1,0 | |||
| Управление | Автоматическое, ручное | |||
| Параметры электрической сети | 220 В / 50 Гц | |||
Функции, выполняемые оператором
- установка каркаса;
- заправка проволоки;
- намотка на шпулю;
- установка параметров намотки:
- число витков намотки,
- скорость намотки,
- направление вращения вала намотки,
- направление раскладки,
- шаг раскладки,
- расстояние между секциями,
- направление перехода,
- направление витков;
- пуск станка;
- съем готового изделия.
Описание
Специализированное оборудование для автоматизированной намотки обмоток на тороидальные магнитопроводы. Станок МНТ-2 обеспечивает высокоточную укладку провода, стабильное контролируемое натяжение и программируемые режимы работы, что исключает брак, защищает изоляцию и ускоряет производственный цикл.
Ключевые возможности:
- Автоматическая укладка витков с программируемым шагом, количеством и скоростью
- Точная система регулирования натяжения провода (механическая/пневматическая)
- Быстрая переналадка под различные типоразмеры сердечников и диаметры провода
- Микропроцессорное управление с памятью рецептов намотки
- Работа с медным, алюминиевым проводом в лаковой, эмалевой и стекловолоконной изоляции
Доставка
Сроки изготовления:
- Стандартное оборудование — 1-2 месяца
- Индивидуальные проекты — 2-6 месяцев
Условия доставки:
- Доставка до места установки на вашей территории
- Транспорт и стоимость прописываются в договоре
- Для стандартного оборудования доставка обычно включена в стоимость
- Точные сроки и условия согласовываются после подписания ТЗ
Как купить
Этапы работы:
- Заявка и ТЗ — обсуждаем задачи, согласовываем техническое задание
- Договор — подписываем договор, вносите 5-10% за проектирование
- Производство — 50% предоплата, запускаем изготовление (1-6 месяцев)
- Пусконаладка — 40%, наш инженер приезжает к вам, монтирует и настраивает
- Запуск — 10% после подписания акта и обучения персонала
Оплата:
- Безналичный расчёт (основной способ)
- НДС включён в стоимость
- Возможна рассрочка через банк по гарантии
- Все условия фиксируются в договоре
- Гарантия: 12 месяцев (возможно увеличение до 18-24 месяцев)
МНТ-2 машина для намотки тороидальных трансформаторов — отзывы
-
Инга ВасильевнаПриобрели МНТ-2 полгода назад для нашего цеха. Из нюансов — на старте потребовалась небольшая калибровка тормозного узла под наш специфический провод с утолщённой эмалью, но вопрос решился за один выезд. Отдельно отмечу работу сервисной команды: пусконаладка прошла в срок, инженер детально обучил наших операторов, а в техподдержке всегда оперативно реагируют на запросы.
