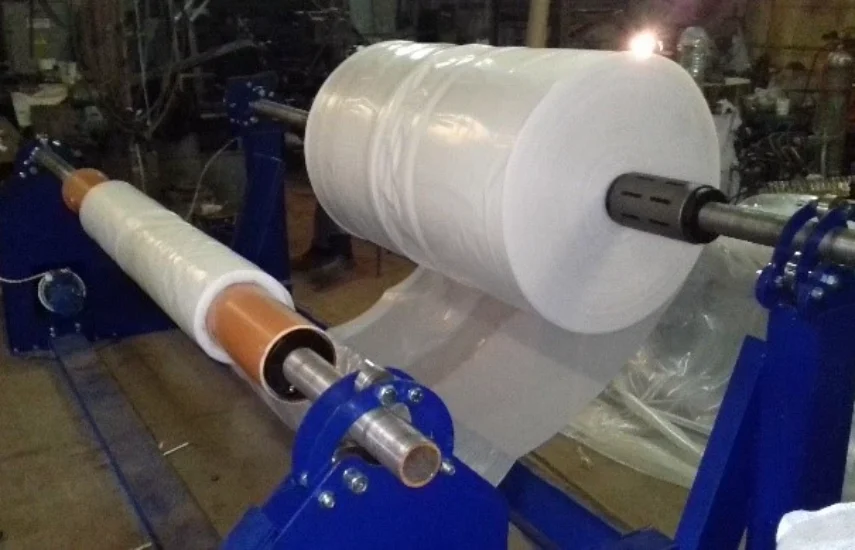

МПМ-3000-7Т станок для перемотки плоских материалов
- Машина для перемотки плоских материалов ширина 3000 мм до 7 тонн
Стоимость оборудования для перемотки
| Модель | Назначение | Ключевые параметры | Цена |
|---|---|---|---|
| МПМ / МПФ / МПБ Универсальная платформа |
Плоские материалы: плёнка, фольга, бумага, нетканые материалы | • Вес на размотке/намотке: на выбор • Точность по краю: ±2 мм или ±0,1 мм • Ширина и нагрузка: под ТЗ |
от 230 000 ₽ |
| Полная автоматическая линия | 100–400 млн ₽ |
Доступные опции
- Авторавнение кромки — авто-корректор (Китай) + наш механизм. Для рулонов с неровным краем.
- Автоматическая отрезка — электро- или пневмо-нож. Точный рез по заданной длине без участия оператора.
- Автоподача на гильзу — для тяжёлых рулонов: активный привод с ЧПУ или промежуточный привод с пневмо-прижимом + ручная протяжка (как на МПМ-3000-7Т).
- Повышенная точность — система контроля края ±0,1 мм с сервоприводом и датчиками положения.
Полностью автоматические линии
| Функционал | Описание | Система управления |
|---|---|---|
Авто-цикл «под ключ»
|
Применение: • Высокопроизводительные производства • Работа 24/7 с минимальным персоналом • Интеграция в единый производственный контур |
DELTA
Сенсорный интерфейс 7″Перепрограммирование на месте Аналог SIEMENS |
- Габариты оборудования и требования к фундаменту
- Строительные работы: стропильные сооружения, подготовка цеха
- Подрядные работы и интеграция с существующими линиями
- Климатические условия региона (утепление, вентиляция, пылезащита)
- Требования к электроснабжению и пневмосистемам
- Индивидуальные опции и кастомизация под продукт
* Точная стоимость рассчитывается после заполнения технического задания и выезда инженера.
Технические характеристики
| Толщина материала, мм | 0,03 … 3 |
| Максимальный диаметр сматываемого рулона, мм | 2000 |
| Максимальная ширина рулона, мм | 3000 |
| Максимальная масса сматываемого рулона, кг | До 7000 |
| Рама | усиленная |
| Диаметры втулок картон, мм | 76, 100, 152 |
| Натяжение материала | пневмо |
| Фиксация намотки | пневмо |
| Отрезной механизм до 500об/мин мотор-редуктор. Перемещение на зубчатой рейке. | Диск 8ми гранёный, 2мм толщина |
| Авто-остановка по заданной длине | 999999мм |
| Сигнал после останова | звук |
| Аварийная остановка | педаль |
| Максимальная масса наматываемого рулона, кг | 2000 |
| Вал размотки/намотки | Трубы с переходными втулками под гильзу 76,100,152 |
| Скорость намотки, об/мин | до 300 |
| Счетчик числа намотанных метров | электронный, программируемый, с настройкой скорости разгона, намотки и остановки. |
| Габаритные размеры: | 2500 х1850х2500 |
| Масса с блоком управления, кг | 600 |
| Потребляемая мощность, кВт | 2,2 |
| Управление | полуавтоматическое и ручное |
| Напряжение/частота питания, В/Гц | 380/ 50 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Толщина материала: от 2 мм до 20 мм (±5%)
Плотность материала: от 0,85 до 1,7 кг/дм²
Ширина покрытия: от 200 мм до 3000 мм (±5%)
Диаметр исходного (разматываемого) рулона: до 2000 мм.
Диаметр втулки исходного рулона: от 100 мм до 200 мм.
Диаметр наматываемого рулона: от 86 мм до 1000 мм.
Масса исходного (разматываемого) рулона: до 7000 кг.
Масса наматываемого рулона: от 3 кг до 2000 кг.
Скорость намотки: от 2 см/с до 70 см/с
Функция плавного регулирования скорости намотки.
Система контроля и регулирования натяжения покрытия.
Обеспечение синхронного регулирования скорости наматываемого и разматываемого рулонов.
Система учёта длины покрытия (линейный энкодер) с функцией звукового оповещения.
Дискретность измерения длины полотна: 1 мм.
Погрешность измерения длины, не более: 1%
Система снятия статического электричества.
Система выравнивания кромки наматываемого рулона.
Отклонение плоскости торца (наматываемого) рулона, не более: 2 мм.
Система отрезки полотна (гильотина, дисковый нож и т.д.) с функцией предотвращения попадания посторонних предметов в область реза.
Отклонение перпендикулярности линии реза от торцевой поверхности полотна, не более: 2 мм.
Упаковка производится на принимающем устройстве путём обёртывания материалом (спанбонд) торцов и поверхности рулона, с последующим нанесением нескольких слоёв стрейч-плёнки.
Привод электрический ~3-х фазный 400 В, реверсивный, с плавной регулировкой скорости частотным преобразователем на его панели.

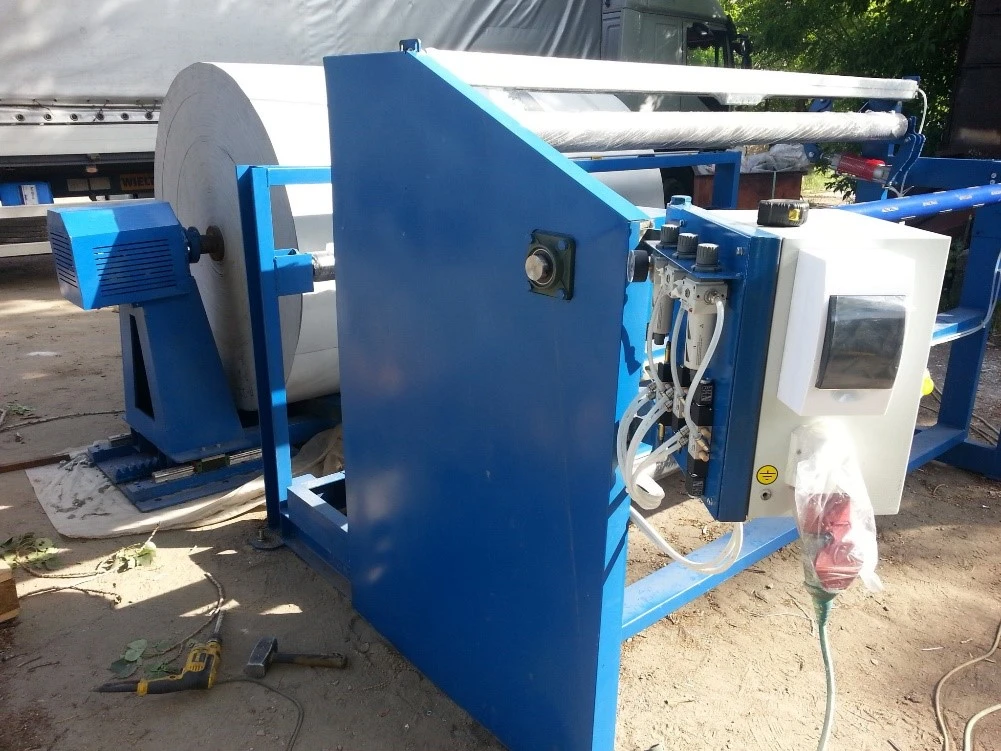

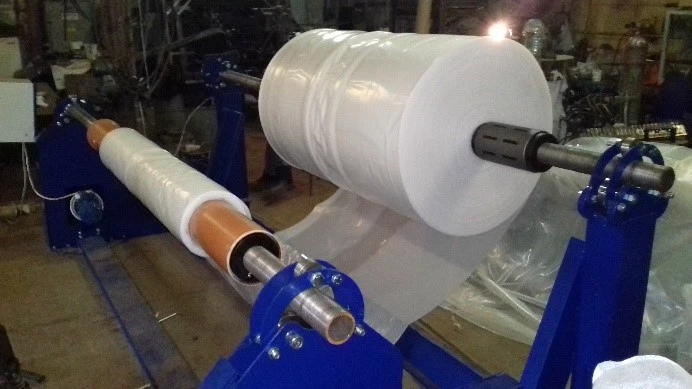

Для перемотки плоских материалов предлагаем машину МПМ-3000-7Т. Предназначена для гильзовой перемотки резины, гидроизоляции, сетки, тканых и нетканых плоских материалов.
Станок состоит из несущей рамы, выполненной из трубного и сортового проката на сварных соединениях.
Машина снабжена электронным счетчиком, обеспечивающим автоматический останов механизма намотки при достижении требуемого метража.
Панель управления позволяет задавать количество метров, скорость намотки, время пуска и время останова. Механизм натяжки пневмо-механика с нашим редуктором, обеспечивает натяг рулона от 10 до 7000кг.

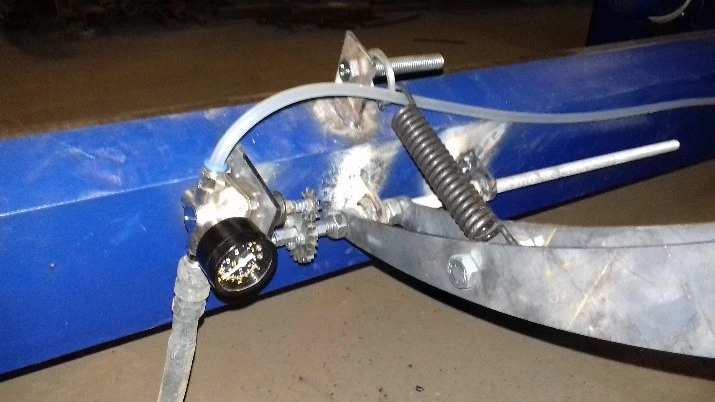

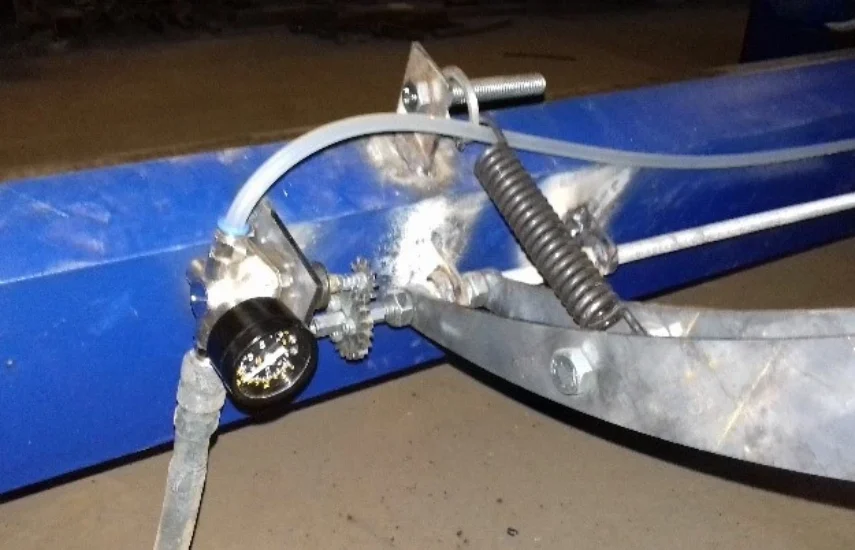

Автоматический пневмотормоз с регулятором (шестеренчатый редуктор разработка ООО ВТМ).
Гарантийный срок 36 мес. на электронные компоненты, 12 мес. на механические компоненты со дня поставки.
Перечень документации:
- Паспорт, включающий комплект поставки, технические данные установки и её составных узлов, сроки безопасной эксплуатации.
- Руководство по эксплуатации.
- Все документы представляются в виде — 1 бумажный экз. и 1 экз. в электронном виде (pdf) на электронном носителе.
Сроки изготовления:
- Стандартное оборудование — 1-2 месяца
- Индивидуальные проекты — 2-6 месяцев
Условия доставки:
- Доставка до места установки на вашей территории
- Транспорт и стоимость прописываются в договоре
- Для стандартного оборудования доставка обычно включена в стоимость
- Точные сроки и условия согласовываются после подписания ТЗ
Этапы работы:
- Заявка и ТЗ — обсуждаем задачи, согласовываем техническое задание
- Договор — подписываем договор, вносите 5-10% за проектирование
- Производство — 50% предоплата, запускаем изготовление (1-6 месяцев)
- Пусконаладка — 40%, наш инженер приезжает к вам, монтирует и настраивает
- Запуск — 10% после подписания акта и обучения персонала
Оплата:
- Безналичный расчёт (основной способ)
- НДС включён в стоимость
- Возможна рассрочка через банк по гарантии
- Все условия фиксируются в договоре
- Гарантия: 12 месяцев (возможно увеличение до 18-24 месяцев)
-
Сергей П.Установили МПМ-3000-7Т для перемотки алюминиевой ленты шириной 2,5 м. Пусконаладка прошла в срок, инженер настроил параметры под нашу ленту и обучил операторов. Из нюансов — потребовалась дополнительная калибровка датчиков под наш специфический сплав, но вопрос решили дистанционно за один день.
