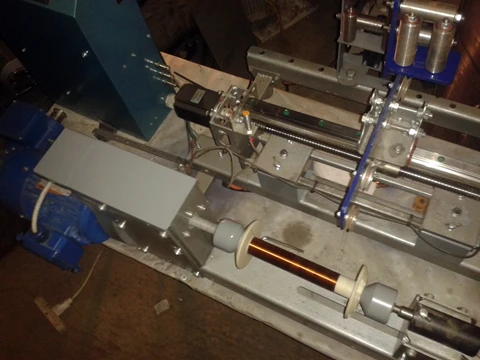

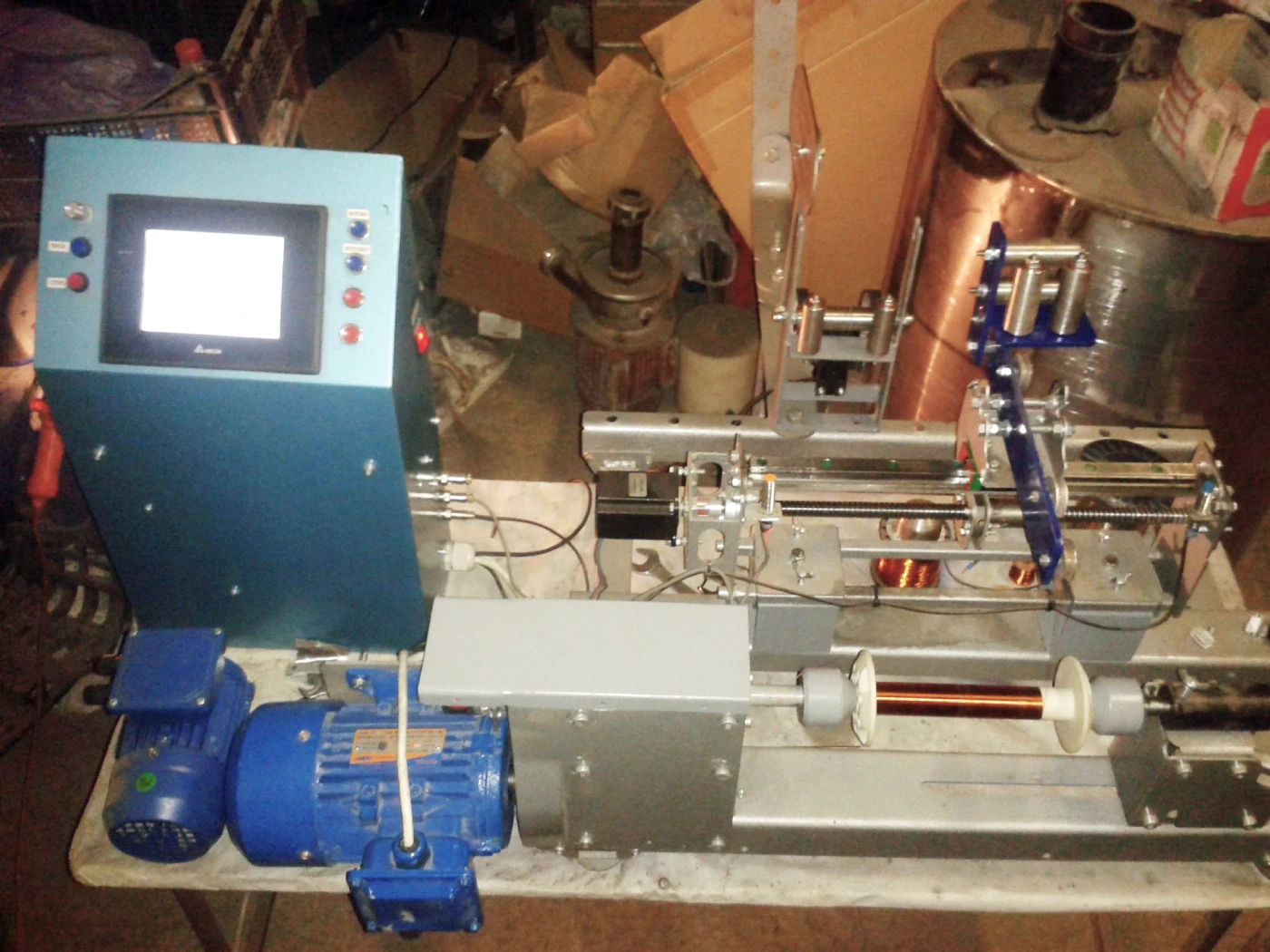

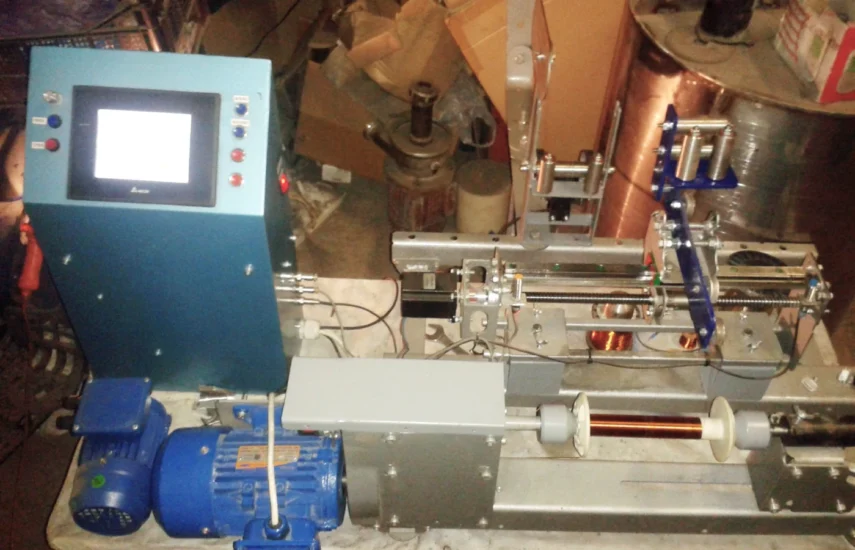

МН-1.5-300 Машина для рядовой намотки катушки
- Толщина проволоки, мм: 0,44 … 1.5
- Макс. ширина намотки, мм: 300
- Макс. диаметр намотки, мм: 110
- Макс. вес обмотки с оправкой, кг: 15
Стоимость оборудования
| Комплектация | Особенности | Цена |
|---|---|---|
| Базовая версия Без ЧПУ |
• Управление от концевого выключателя к концевому • Ручная настройка параметров |
от 180 000 ₽ |
| Стандарт с ЧПУ Наше производство |
• ЖК-дисплей для управления • Функционал настраивается один раз без перепрошивки • При расширении операций — замена контроллера |
от 340 000 ₽ |
| Премиум DELTA Аналог SIEMENS |
• Сенсорный LCD-дисплей 7″ • Полная гибкость функционала • Перепрограммирование оператором на месте |
от 520 000 ₽ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МН 1.5-300
| Толщина проволоки, мм | 0,44 … 1.5 |
| Макс. ширина намотки, мм | 300 |
| Макс. диаметр намотки, мм | 110 |
| Макс. вес обмотки с оправкой, кг | 15 |
| Регулируемые обороты шпинделя, об./мин | 0 … 3000 |
| Счетчик числа витков | электронный, реверсивный, 99-ти программный, с памятью |
| Задаваемое число витков намотки | 0.1 до 9999.9 |
| Педаль полуавтомата | — |
| Реверс направления движения раскладчика | ручной, по датчикам направления раскладки, программный |
| Режимы работы раскладчика | Программируемый — рядовый, секционный |
| Габаритные размеры, мм | В=500 Н=1500 L=1100 |
| Вес, кг | 70 |
| Номинальная потребляемая мощность, кВт | 0,25 |
| Управление | автоматическое и ручное |
| Напряжение/частота питания, В/Гц | 220/ 50 |
| температура воздуха влажность воздуха не более | 22° ± 10° С 80% при температуре 25° С |
ВИДЕО
Поддерживаются все 3 типа раскладки витков горизонтальной намотки: секционный, рядовый, ортоциклический. Скорость намотки при испытаниях составила 24 000 витков за 8 минут, при толщине проволоки до 0,63 мм.
Имеется функция автоматического останова при достижении заданного количества витков.
Разгон и остановка шпинделя происходит постепенно, скорость на различных участках поддерживается автоматически, по программе.
Оборудование позволяет производить одновременно намотку на нескольких оправок.
Низкое потребление энергии и возможность подключения к однофазной сети делают монтаж и работу на данном станке легкими и не затратными.
Минимальные требования к производственному помещению и низкая стоимость эксплуатации.
Функции, выполняемые оператором
- заправка проволоки (провода) на каркас (оправку);
- установка параметров намотки:
- № секции,
- число витков намотки в секции, скорость намотки,
- число витков домотки (режим уменьшения скорости намотки),
- число витков старта,
- направление вращения вала намотки,
- скорость намотки и скорость домотки,
- шаг раскладки,
- направление раскладки,
- режим раскладки (ортоциклическая или рядовая),
- расстояние между секциями (шаг перехода),
- направление перехода, направление счета витков,
- последовательность намотки секций
- снятие готового изделия с оправки.
Машина работает с контроллером по отслеживанию провода, автомат, полуавтомат с участием оператора, ручная. В процессе намотки и изменением количества витков, ширины, шага (диаметр проволоки), изменение включено. Сохранение программ включено. Установка и съем кассеты намотанной, ручная (автомат опция). Домотка, точная остановка по виткам, метры (калибровка по метрам через энкодер с редуктором доп. опция). Оправки на катушки до 110мм диаметр. Размоточное устройство встроено в станок МН-1.5-300 весом (до 20кг).
Сроки изготовления:
- Стандартное оборудование — 1-2 месяца
- Индивидуальные проекты — 2-6 месяцев
Условия доставки:
- Доставка до места установки на вашей территории
- Транспорт и стоимость прописываются в договоре
- Для стандартного оборудования доставка обычно включена в стоимость
- Точные сроки и условия согласовываются после подписания ТЗ
Этапы работы:
- Заявка и ТЗ — обсуждаем задачи, согласовываем техническое задание
- Договор — подписываем договор, вносите 5-10% за проектирование
- Производство — 50% предоплата, запускаем изготовление (1-6 месяцев)
- Пусконаладка — 40%, наш инженер приезжает к вам, монтирует и настраивает
- Запуск — 10% после подписания акта и обучения персонала
Оплата:
- Безналичный расчёт (основной способ)
- НДС включён в стоимость
- Возможна рассрочка через банк по гарантии
- Все условия фиксируются в договоре
- Гарантия: 12 месяцев (возможно увеличение до 18-24 месяцев)
-
